Резистор с проволочной обмоткой
Резистор с проволочной обмоткой

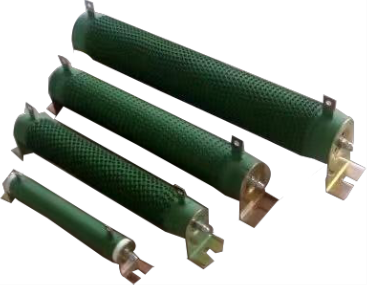

Резистор с обмоткой типа RXHG представляет собой силовой резистор, в котором используется волнообразное сопротивление в виде боковой обмотки на керамической матрице.
Поверхностное изоляционное покрытие обеспечивает высокую термостойкость, способствует отводу тепла и снабжено монтажным кронштейном.
Резистор обладает большой мощностью, высокой перегрузочной способностью, удобством установки и другими преимуществами.
- Резисторы
-
Сопротивление1 Ом и выше (±5 %), менее 1 Ом (±10 %)
-
Температурный коэффициент±260 ppm/°C (для R ≥ 5 Ом)
-
Нагрузкадо 275 °C (50–200 Вт), до 350 °C (>200 Вт)
-
Перегрузка10 циклов по 5 с, ΔR ≤ ±(5 %R + 0,05 Ом)
-
Изоляция≥100 МОм (1 мин, 1000 В постоянного тока)
-
Выдерживаемое напряжение3000 В переменного тока (5 с), ΔR ≤ ±(0,1 %R + 0,05 Ом)
-
Прочность клемм45 Н, 30 с (без повреждений)
-
Тепловая стабильностьвыдерживает 350 °C в течение 2 ч (кроме клемм)
-
Вибростойкость5–200 Гц, ускорение 1g (по осям X, Y, Z), 2 ч, ΔR ≤ ±(0,1 %R + 0,05 Ом)
-
Тепловой ударбез повреждений после 30 мин номинальной перегрузки
-
ВодостойкостьΔR ≤ ±(5 %R + 0,05 Ом), изоляция ≥10 МОм при 40 °C, 95 % влажности (500 ч)
-
Долговечностьпри 100 % номинальной нагрузке ΔR ≤ ±(5 %R + 0,05 Ом)
